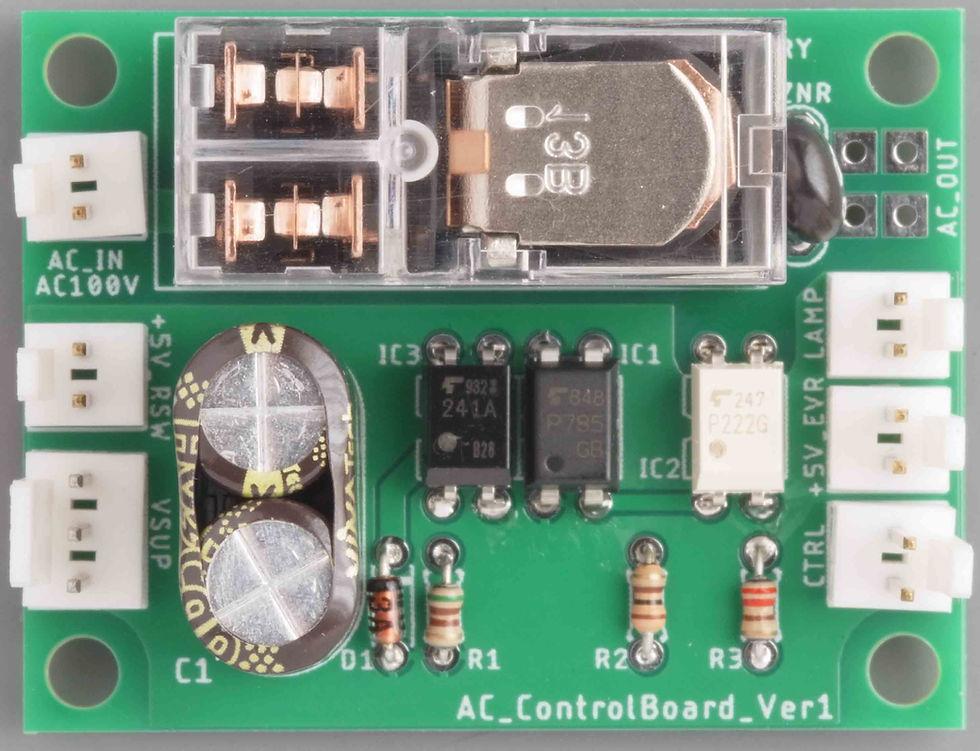

ACコントロールボードを作りました

ACコントロールボードは、リモコンで電源をON/OFFするためのボードです。同時に、ロータリスイッチ・リモコン化ユニットSK-RSW1をドライブするためのEDLC回路も載せています。

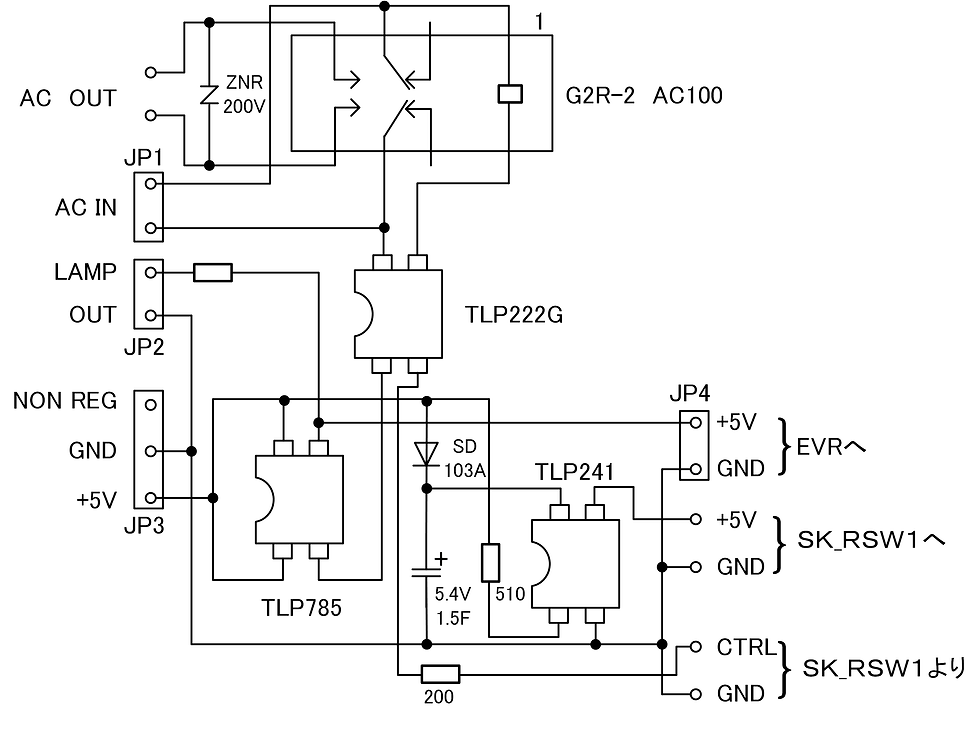

セレクタEVRでは、一品モノだろうと考えてユニバーサル基板に組んでいました。ところが、作ってみると意外と便利です。気が変わって、次のアンプにも搭載することにしました。だけど、また、ユニバーサル基板に組むのか。と考えるとおっくうです。とのいきさつで、作りました。回路はセレクタEVRの第5図改に示したものと同じです。

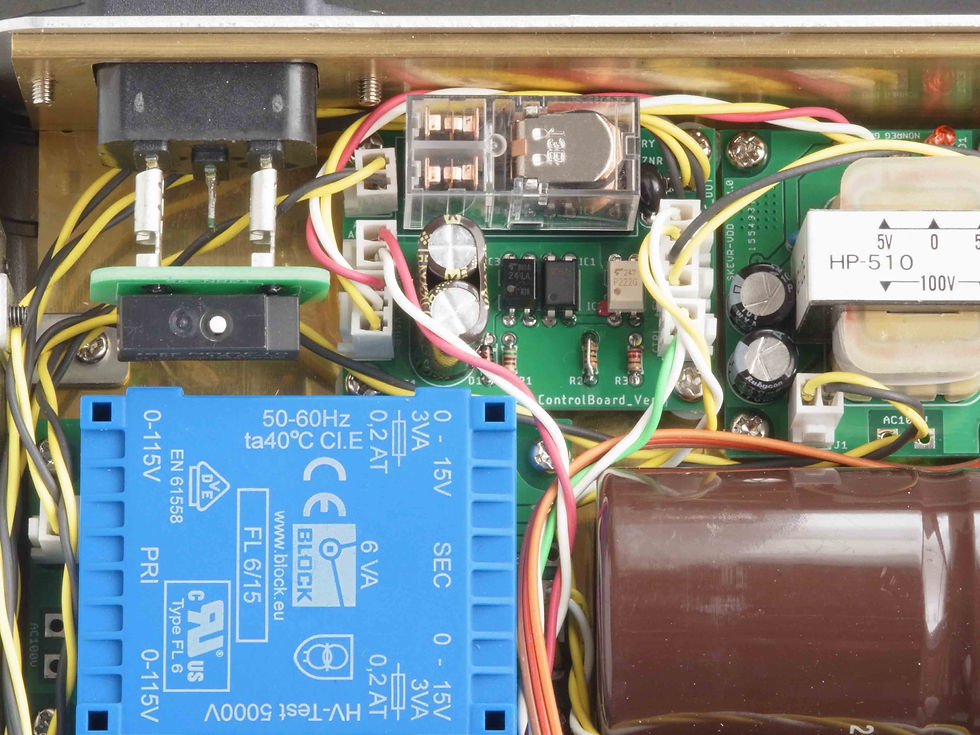

セレクタEVRのACコントロールボードを載せ替えた写真はこちら。

ついでに、載せ替え前も示します。ほとんど代わり映えはないですね。

まあ、デジタル系のトランスを大きくすれば、ACコントロールボードにEDLCを使う必要はないのですけれど。次はどうしようかなあ…。
